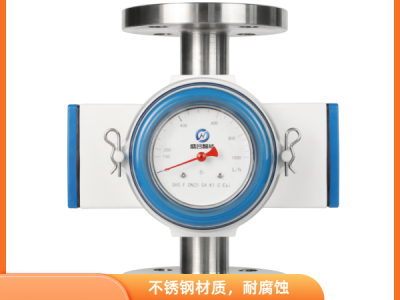

SHS流量开关主要用于管道中的液体流量监测及开关输出，当流量超过或低于设置的预置开关点时，可以输出一个控制信号，这个预置开关点可以设置在量程中的任意一个位置。以其坚实的结构和稳定的性能应用于石油、化工、冶金、电力、医药、食品、造纸等行业的发电机、电动机、轧机、压缩机和其它机器的冷却、润滑系统中，起到测量与过程控制的功能。
SHS流量开关是工业流程和设备保护中的关键安全组件，其主要作用包括：
1. 泵的保护
· 空转保护：确保泵在启动前或运行中有流体流过，防止干转损坏。这是核心、常见的应用。
· 低流量保护：防止泵在低于最小流量工况下运行而过热。
2. 冷却系统监控
· 监控冷却水、润滑油或其他冷却剂的流量，确保设备（如激光器、注塑机、大型电机、变压器）得到充分冷却。
3. 连锁控制
· 作为系统的启动或停止条件。例如，只有冷却水流量正常时，主设备（如空压机、大型电机）才允许启动。
4. 故障报警
· 当过滤器堵塞、管道破裂或阀门误关闭导致流量异常（过高或过低）时，触发报警信号，通知操作人员。
5. 过程控制
· 在简单的流程中，用于确认流体是否已输送到指定位置或某个工艺步骤是否已完成。
主要特点：
流线型结构设计、坚固耐用
磁耦合测量系统
垂直、水平方向安装任意，法兰或螺纹连接
多种材料可选
测量量程广
清晰的流量显示刻度、读取方便，旋转指针
1或2个流量限位开关点，量程内任意设置
主要技术参数:
仪表型号 | SHS-T | SHS-F | SHS-F | |
测量范围 | 流量流量（m³/h） | 0.02-30 | 0.02-30 | 10-150 |
连接形式 | 螺纹连接 | 3/4"～2-1/2" | - | - |
法兰连接 | - | DN15-DN65 (1/2"～2-1/2") | DN80-DN200 (3"～8") | |
卡套连接 | 卡套规格：25/38/45/51/63/76/104 | - | ||
仪表材料 | 表体 | 304/316L | 304/316L | 304/316L |
外壳 | 塑料 | 塑料 | 塑料 | |
指示器 | 旋转刻度 | 流量现场指示 | 流量现场指示 | 流量现场指示 |
流体方向 | 垂直方向 | 自下向上或自上向下 | ||
水平方向 | 自左向右或自右向左 | |||
操作压力 | 螺纹连接 | 4.0Mpa | - | - |
法兰连接 | - | 4.0Mpa | 1.6Mpa | |
介质温度℃ | 标准型 | ≤120 | ≤120 | ≤120 |
介质粘度mpa.s | 标准型 | ≤30 | ≤30 | ≤30 |
开关重复性 | ±2.5% | ±2.5% | ±2.5% | ±2.5% |
测量精度 | ±8%，±12% | ±8%，±12% | ±8%，±12% | ±8%，±12% |
报警开关 | K1 | 1个NC或1个NO触点（双稳态） | ||
K2 | 2个NC或2个NO触点（双稳态） | |||
KV1 | 1个放大继电器的开关触点（双稳态） | |||
KV2 | 2个放大继电器的开关触点（双稳态） | |||
触点功率 | K1 K2 | 10W（回路电源可采用24VDC或220VAC供电），建议使用24VDC供电 | ||
KV1 KV2 | 1200W，可采用24VDC或220VAC供电） | |||
放大继电器 | 供电 | 220VAC,24VDC | ||
响应时间 | 5-12ms | |||
防护等级 | IP65 | |||
安装前注意事项
在安装之前,需清理管道中的杂质、焊渣、污浊,建议采用压缩空气吹扫和洁净水冲洗,确保管道内部没有上述残留物。
安装时请注意仪表表体上标明的流体流向,箭头方向为流出方向。
建议出入口安装相当于口径5倍的直管段,以保证测量精度。如果入口端紧邻泵或弯头,酌情增加直管段长度。
