浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量，向上的浮力和流体的动 力，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。

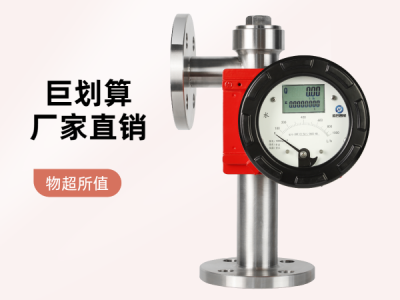

仪表型号：SHF
主体材质：304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求
安装形式：垂直安装，自下向上
垂直安装，自上向下
水平安装，自左向右或自右向左
底侧安装，底进侧出
侧侧安装，侧进侧出
指示器：现场就地瞬时流量指示
现场就地瞬时流量指示，带上下限位警报
测量范围：下限量程 1～10L/h水，0～0.7m3/h Air at ATP
上限量程 20～200m3/h水，400～4000m3/h Air at ATP
介质温度：就地型 -40℃～+300℃
环境温度：就地型 -40℃～120℃
精度：就地型±1.5%
量程比：10：1
防护等级：IP65 IP67
公称压力：DN15-DN50 4.0Mpa
DN80-DN200 1.6Mpa
夹套形式：保温夹套、冷却夹套
连接形式：法兰连接 标准HG/T20592-2009
附件：1磁过滤器 2直管段
